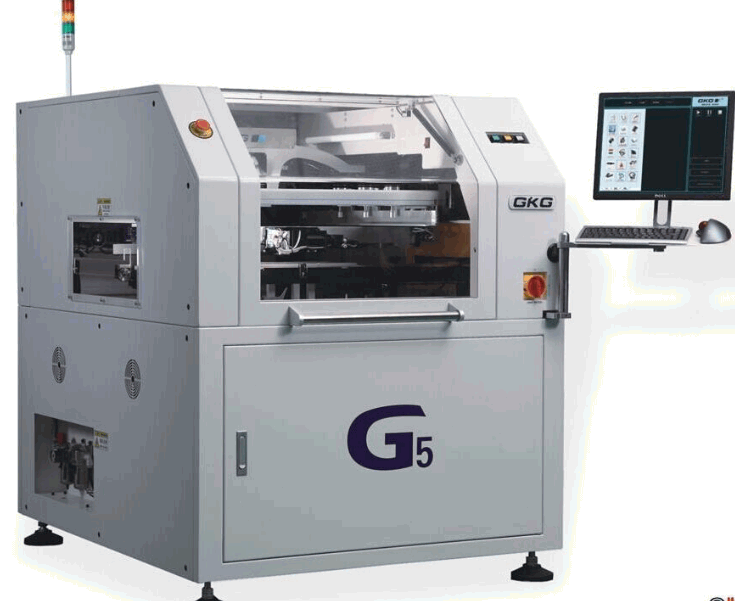

GKG G3 G5全视觉印刷机
网框尺寸：Min Size：420x500mm--Max Size：737X737mm
最大尺寸：400x310m
最小尺寸：50x50mm
厚度：0.4~6mm
翘曲量：Max.工业PCB对角线1 %
传输高度：900±40mm
传送方向：Left-Right Right- Left Right- Right Left- Left
运输速度：1500mm/s(MAX),
工业PCB的定位：
支撑方式：Magnetic Pin Automatic Up-down table磁性顶针/手动调节顶升平台
夹紧方式：Patented over the top clamping, side clamping, vacuum nozzle
独特的顶部压平（可伸缩的上压片）,边夹,真空吸嘴
印刷头：Two independent motorised printhead两个独立的马达驱动印刷头
刮刀压力：0~10Kg(Program Control)
清洗方式：干、湿、真空三种模式
视野区域：6.4X4.8mm
X, Y ,θ调整：X,Y：± 8 mm ,θ：± 2°
视觉系统：上下同时成像的光路系统/Hitachi模拟相机/几何匹配
整机参数MachineRepeat Position Accuracy重复定位精度：±0.01mm
印刷精度：±0.025mm
换线时间：旧程式3 mins.
新程式set up 5 mins.
主供气源：4~6kg/cm2
主供电源：AC:220±10%,50/60HZ 2.5KW
控制方法：工业PC Control
机器外形尺寸：1105 x 1500 x 1400 mm
操作系统：Windows XP
机器重量：Approx:1000Kg
